我们的LEL监测方案，适合于长时间稳定在线监测总碳氢浓度，使用最有效的FID氢火焰离子法检测有机化合物浓度。
顾名思义，FID分析原理是通过离子的监测，这些离子的来源是一个小的氢气火焰。
为了检测火焰离子，使用双电极来提供内在差异，火焰离子被收集后，产生一个电流，电流使用高阻抗放大器放大，分析得到总碳氢浓度。
为避免有机溶剂在分析系统中冷凝，探测器采用加热和加热控制，进入的氢气和空气都有压力差，稳  定的内部温度压力控制系统确保读数准确性。

BENEFITS优势
NIRA FID LEL系统在医药、烟草、食品包装与印刷行业有着非常卓越的优势，是众多国际品牌设备的配套供应商。
• 低投入
• 高性能LEL系统
• 高度安全的印刷行业解决方案
• 快速响应
• 超长时间稳定性
• 方便快捷安装
• 耐磨设计，超低维护
• 坚固系统，长使用寿命
• 适用于各种范围炉子的分析仪器

CERTIFICATION 认证
Sagittatius 2000系列NIRA FID LEL检测系统符合EN1539标准，获得TUV Rheinland防爆认证。

CONTROL SYSTEM 控制系统

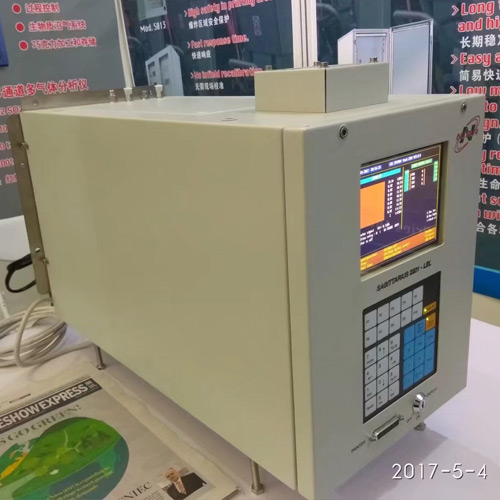

控制系统由内置PC完成，自带TFT真彩显示器，能显示gr/m3和LEL百分比两种浓度值，每个分析仪可以最多允许控制10个分析回路，并且可以保证在10S响应，每个回路响应时间小于2S（T90）,控制系统安装与IP55（或选配IP65）机柜中，以适应现场恶劣运行环境中稳定运行。

SAMPLING SYSTEM 采样系统
我们取样系统采用虹吸喷射原理，完全的机械结构，完全免维护的低成本取样方案，内置取样流量监测和真空流量控制系统。

APPLICATION 应用
依据欧盟EN1539标准，为确保不发生爆炸危险，涂层、层压和印刷软包装材料等行业，有机挥发物溶剂必须被监控，控制其浓度在安全范围内。
火焰离子化检测器（FID）原理，高度适宜于较低的爆炸极限（LEL）判断能力，其优点是快速响应时间，通常T60<1.5S,T90<2S,对于复杂成分溶剂挥发物有高度灵敏性。
该系统可用于任何空气处理系统入口处的溶剂挥发物浓度检测，包括溶剂工厂回收和蓄热式氧化系统（RTO）。

多线火焰电离(FID)爆炸下限(LEL)检测系统
FID LEL检测系统可以连续的测量样品中的总氢浓度。
火焰离子化检测器
采用火焰电离探测器对有机化合物进行探测是非常有效的方法。顾名思义，需要对离子进行探测。氢气火焰是离子的来源。通过2个电极产生的潜在差异来探测这些离子。这些离子会被位于火焰上方的收集装置进行收集，从而产生电流。然后高阻抗静电计会对电流大小进行测量，在测量过程中电流会被放大，电流值也会先是在屏幕上，电流值与碳氢化合物的量是相等的。

为了防止溶剂的冷凝，探测器在测量过程中是处于加热状态的，并且热度是可以调节的。入口空气和氢气通过压力调整装置控制。稳定的温度和压力控制系统使整个测量过程具有高可靠性和高精度性。 FID LEL检测系统对于复杂溶剂混合物来说是理想的感应器测量选择。

控制系统：
控制系统由嵌入式PC和显示器TFT构成，TFT可以以%LEL和gr/m3的形式显示溶剂浓度每个系统最多可控制10个分析线，每个分析线的响应时间低于2s。控制装置和分析装置都可放置在独立的框架IP55内，可以在非常恶劣的环境下运行。

进样系统：
采样系统是由一些完全免维护的引射器构成，每个分析线内的样品流通过低样品流传感器和流量真空控制系统进行控制。

技术参数：
探测器： 火焰离子化 FID
分析线（型号2001）： 至多10条分析线
分析线（型号2201）： 至多4条分析线
响应时间： 每个分析线响应时间<2s
低探测位： 0.01g/m3
精度：   ±1%FS
线性度： ±1%FS
再现性： ±1%FS
长时间稳定性：±1%FS
运行环境温度：5-40℃
样品气温度范围：5-60℃
氢气消耗量： 50cc/min
氢气压力要求： 不低于40Psi（3bar）
火焰电离空气消耗量：500cc/min
伺服空气压力要求：不低于60Psi（4bar）
警报： 常用闭合继电器
模拟输出：  0-10V，4-20mA
显示：TFT6.5”（型号2201），TFT10”（型号2001）
电源：  230V，50/60Hz，500VA
尺寸（型号2001）：600*800*1900（L*W*H）
重量（型号2001）：  220kg
尺寸（型号2201-有框架）： 600*800*1900
重量（型号2201-有框架）： 210kg
尺寸（型号2201-无框架）：300*600*400
重量（型号2201-无框架）： 35kg
