概述

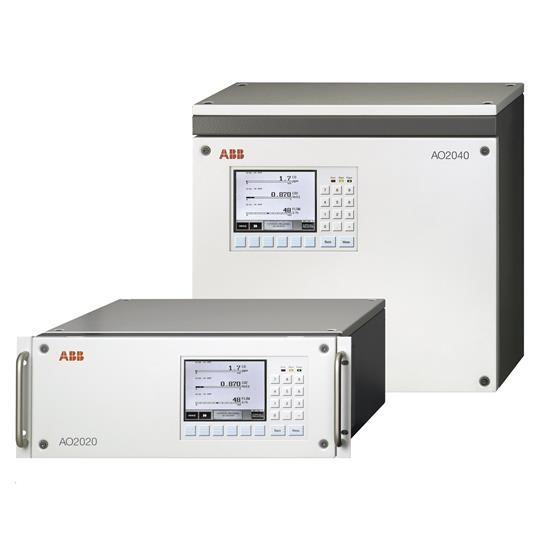

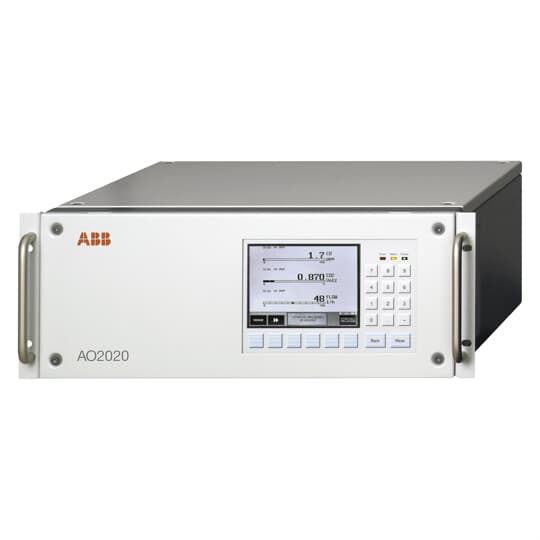

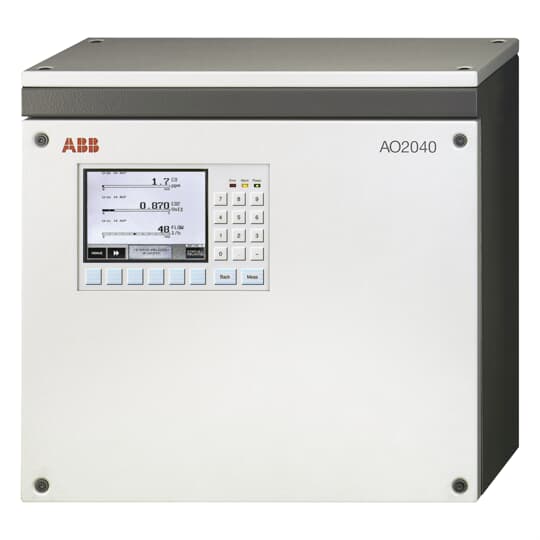

Advance Optima AO2000 系列是一组模块化的连续过程气体分析
仪。
该产品系列由以下模块组成：
• 分析模块
• 气动模块
• 电子模块（包括系统控制器和 I/O 模块）
• 机箱（包括显示器和控制单元）
• 系统总线
这些模块支持不同组合方式，可组成单组分分析单元或多组分分析
系统。
其中，电子模块、电源及机箱（包括显示器和控制单元）也统称为
“中央单元”。
测量技术（分析模块）
• 红外分析模块：
Uras26
• 过程光度计分析模块：Limas21 UV
Limas21 HW
• 氧气分析模块：
Magnos206
Magnos28
Magnos27
• 微量氧气分析模块： ZO23
• 热导分析模块：
Caldos25
Caldos27
• FID 分析模块
Fidas24
Fidas24 NMHC
• 激光分析模块
LS25
• 电化学氧传感器
每个分析模块都由传感器及相关的电子设备组成，后者具有其自身
的处理器。
这些分析模块通过系统总线连接至系统控制器。激光分析模块则是
通过以太网连接至中央单元。
分析模块由集成电源或外部单元进行 24VDC 供电。
电化学氧传感器可作为选件与分析模块结合使用。
气动模块
完整版气动模块由以下构成：
• 1-3 个电磁阀，用于控制标准气的供应
• 1-2 个可更换过滤元件，用于精滤
• 1 个抽气泵，带粗滤和毛细管
• 1 或 2 个流量监测器
气动模块总是和分析模块相关联，和后者安装在同个机箱里。
电子模块，接口
电子模块包括系统控制器和 I/O 模块。
系统控制器可执行以下功能：
• 对分析模块传感器电子组件提供的测量值进行处理，进行通信。
• 补偿测量值，如交叉灵敏度校正
• 控制系统功能，如标定
• 显示和控制功能
• 控制相关系统，如供气系统
• 与外部系统进行通信
系统控制器可通过系统总线，与气体分析仪的其他功能单元（如分
析模块）进行通信。
用于控制相关系统以及用于与外部系统通信的接口，位于系统控制
器（Ethernet 10/100/1000BASE-T 接口）以及 I/O 模块上。
I/O 模块被装配在系统控制器板上，并直接与其相连。I/O 模块分
为 6 类：
• Profibus 模块：1 个 RS485 接口和 1 个 MBP 接口。
• Modbus 模块：1 个 RS485 和 1 个 RS232 接口。
• 数字 I/O 模块：4 个数字输入和 4 个数字输出。
• 2 路模拟输出模块：2 个模拟输出。
• 4 路模拟输出模块：4 个模拟输出。
• 4 路模拟输入模块：4 个模拟输入。
I/O 模块应用示例如下：
• 输出测量值（电流信号）
• 输出状态和警报信号
• 校准控制
• 控制外部电磁阀和泵
• 量程切换和反馈
• 外部分析仪的电流和状态信号输入
• 外部设备的状态信号输入
